配電室安裝氣體滅火系統注意事項及規范指南

一、法規與規范依據

1. --規范

• 《氣體滅火系統設計規范》GB50370-2005（部分條款已被GB55036-2022替代，需以-新規范為準）：

  • 儲存裝置操作面距墻面或兩操作面間距≥1.0m，且≥儲存容器外徑的1.5倍。

  • 管道連接：公稱直徑≤80mm用螺紋連接，＞80mm用法蘭連接；腐蝕性環境用不銹鋼管道。

  • 防護區應設置火災自動報警系統，并選用高靈敏度探測器。

  • 系統應具備自動、手動和機械應急三種啟動方式。

  • 防護區應設疏散通道、應急照明及聲光警報裝置。

  • 系統選擇：配電室應選用適用于電氣火災的氣體滅火系統，如七氟丙烷（HFC-227ea）、IG541或高壓二氧化碳。

  • 設計要求：

  • 安全要求：

• 《建筑防火通用規范》GB55037-2022：

  • 高層民用建筑內的配電室必須設置氣體滅火系統。

  • 多層或單層建筑中的配電室是否需設置，根據項目具體情況及當?shù)貙張D要求決定。

2. 地方規定

• 各地可能出臺細化標準，如廣東省對高層建筑配電室設置氣體滅火系統的明確要求，需咨詢當?shù)貙張D公司。

二、設備選型與系統設計

1. 滅火劑選擇

• 七氟丙烷：無色無味，滅火效率高，對設備無腐蝕，但分解產物含氟化氫，需注意通風。

• IG541：環保型氣體（氮?dú)?、氬氣、二氧化碳混合），無毒，適合有人員停留的場所。

• 高壓二氧化碳：適用于無人的防護區，但需注意高溫下可能產生固態CO?（干冰），需設計排氣口。

• 全氟己酮：新型環保滅火劑，汽化吸熱快，無殘留，適合精密設備。

2. 系統類型

• 管網式系統：適用于大型配電室，需設計管道網絡，滅火劑均勻分布。

• 預制式（無管網）系統：適用于小型配電室，安裝簡便，如柜式七氟丙烷裝置。

3. 聯動控制

• 系統應與火災自動報警系統聯動，確保在探測到火情后30秒內啟動（無人區可無延遲）。

• 防護區外設手動啟動/停止按鈕，儲瓶間內設機械應急操作裝置。

三、安裝施工注意事項

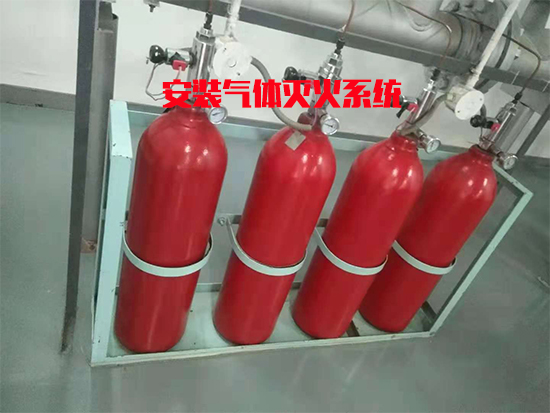

1. 儲瓶間要求

• 環境溫度-10℃~50℃，相對濕度≤95%。

• 儲瓶間應靠近防護區，出口直接通向室外或疏散通道。

2. 管道安裝

• 管道需進行強度和嚴密性試驗，試驗壓力為設計壓力的1.5倍。

• 管道穿過墻壁、樓板處應設套管，縫隙用防火材料封堵。

3. 設備固定

• 儲瓶容器閥朝向一致，高度一致，便于操作和檢查。

• 選擇閥、單向閥安裝方向正確，箭頭指向介質流動方向。

4. 電氣接線

• 探測器、報警裝置、控制模塊的接線需符合消防電氣規范，避免誤接。

• 電源需符合--消防技術標準，確保雙回路供電或配備UPS。

四、調試與檢測

1. 模擬啟動試驗

• 手動啟動：按下手動按鈕，檢查相關設備（警鈴、聲光報警、關閉通風設備）是否動作正常。

• 自動啟動：觸發兩個獨立火災信號，驗證系統是否在30秒內啟動（無人區無延遲）。

2. 模擬噴氣試驗

• 使用氮?dú)饣驂嚎s空氣代替滅火劑，測試管道暢通性及噴頭噴射范圍。

• 檢查噴頭安裝高度和角度是否符合設計，確保覆蓋整個防護區。

3. 功能驗收

• 主備電源切換：驗證在主電源故障時，備用電源能否自動切換并維持系統運行。

• 聯動功能：測試與通風系統、防火閥、應急照明等設備的聯動是否可靠。

4. 安全泄壓裝置

• 檢查儲瓶、集流管上的安全泄壓裝置是否安裝正確，動作壓力是否符合設計要求。

五、維護與保養

1. 定期檢查

• 月度檢查：儲瓶壓力、管道連接、報警裝置功能。

• 年度檢查：全面檢測系統性能，包括模擬啟動、噴氣試驗，更換過期滅火劑。

2. 清潔與校準

• 清潔探測器，校準靈敏度，確?；馂?zāi)探測準確。

• 檢查控制主機軟件版本，及時升級以修復漏洞。

3. 記錄與檔案

• 建立系統維護檔案，記錄每次檢查、測試、維修的詳細數據，保存至少5年。

六、常見問題與解決方案

1. 誤噴風險

• 原因：探測器故障、人為誤操作、電磁干擾。

• 措施：采用雙回路探測，設置手動/自動轉換裝置，定期測試探測器可靠性。

2. 管道泄漏

• 原因：連接處密封不良、管道腐蝕。

• 措施：使用高質量密封材料，定期進行壓力測試，腐蝕環境采用不銹鋼管道。

3. 滅火劑不足

• 原因：儲瓶泄漏、滅火劑過期。

• 措施：定期稱重檢查儲瓶，更換過期滅火劑，確保儲瓶壓力正常。

七、結論

配電室安裝氣體滅火系統需嚴格遵循--規范，合理選擇滅火劑和系統類型，注重安裝細節和調試檢測，同時建立完善的維護保養制度，確保系統在火災發生時可靠啟動，有效保護電氣設備和人員安全。
